Вводно-распределительное устройство (ВРУ) 0,4кВ

ВРУ (вводно-распределительное устройство) 0,4кВ - комплектный электрощит, предназначенный для приема, учета, распределения электричества и защиты потребителей от перегрузок и коротких замыканий. Во многом щиты ВРУ очень похожи на ГРЩ, однако являются более простым типом распределительных щитов, и устанавливается в коммерческих/складских помещениях, малоэтажных или частных жилых домах с незначительным количеством потребителей. Еще одним отличием ВРУ является максимальный ток вводных аппаратов, который составляет всего 630А, а максимальная нагрузка на каждую отходящую от ВРУ питающую линию - не более 250A.

Типовые схемы ВРУ (ВРУ-1, ВРУ-2)

• ВРУ1-11-10. Вводная панель. Номинальный ток: 2х250А, вводные защитные устройства: предохранители 250А (6шт), вводные разъединители: 2x250А, 2 счетчика электроэнергии с трансформаторами тока, габаритный размер корпуса: 1700*800*450мм.
• ВРУ1-13-20. Вводная панель. Номинальный ток: 2х400А, вводные защитные устройства: предохранители 400А (6шт), вводные разъединители: 2x400А, 2 счетчика электроэнергии с трансформаторами тока, габаритный размер корпуса: 1700*800*450мм.

• ВРУ1-50-01. Распределительная панель с автоматическим блоком управления освещением, 24 предохранителя 250А, габаритный размер корпуса: 1700*800*450мм.
• ВРУ1-18-80. Вводная панель с АВР. Номинальный ток: 2х160А, автоматические выключатели 2х160А, контакторы 2х160А, 1 счетчик электроэнергии, габаритный размер корпуса: 1700*800*450мм.
• ВРУ1-21-10. Вводно-распределительная панель. Номинальный ток: 250А, переключатель 250А, предохранители: 3*250А, 5*60А, 8*100А, трансформаторы тока, 1 счетчик электроэнергии, габаритный размер корпуса: 1700*800*450мм.


Устройство щитов ВРУ

1. вводными (содержит аппаратуру блока ввода и учета);
2. вводными с автоматическим вводом резерва (вводная панель, содержащая блок с аппаратурой АВР);
3. распределительными (на данной панели могут располагаться блоки учета, блоки автоматического и неавтоматического управления освещением и т.п.);
4. панелями ППУ

Наиболее популярные варианты исполнения щитов ВРУ

• Вводные ВРУ с АВР. Подача питания осуществляется по двум линиям (основная и резервная). При этом ввод резервного питания происходит в автоматическом режиме. Как правило ВРУ с АВР состоят из нескольких элементов: блок ввода-вывода кабеля (шинный отсек), блок автоматического ввода резерва (реализуемый на контакторах с мех. блокировкой на небольших токах и на автоматах с электроприводом на токах более 250А), блок учета потребленной электроэнергии (трехфазные счетчики). Отходящих линий в таких щитах не предусматривается.
• Вводно-распределительные ВРУ с ручным управлением. Питание панели осуществляется от 2х независимых вводов, однако переключение между ними происходит при помощи одного или двух реверсивных рубильников. Для защиты отходящих линий ставятся автоматические выключатели или предохранители.
• ВРУ с ручным управлением и распределением (со счетчиками учета).Питание ВРУ осуществляется от 2х независимых вводов (например электросеть / дизель-генератор), переключение между ними происходит при помощи одного или двух реверсивных рубильников. Для защиты отходящих линий ставятся автоматические выключатели или предохранители. Для учета потребляемой электроэнергии устанавливаются счетчики учета.
• ВРУ с АВР и распределением. Секция распределения рассчитана на максимальное количество автоматических выключателей. Ввод резерва происходит в автоматическом режиме. Для этого может использовать моноблочное устройство АВР. Контроль напряжения ведется как на рабочем, так и на резервном вводе.
• ВРУ с АВР и распределением (на две секции). Для приема и распределения электроэнергии используются два ввода и две независимые секции с использованием секционного выключателя. АВР применяется для автоматическое переключения между вводами. Каждая секция распределения состоит из автоматических выключателей и предохранителей.

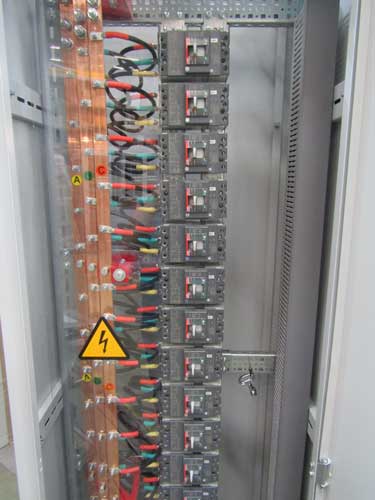

Примеры выполненных проектов ВРУ
