Шкафы управления электродвигателями

Шкафы управления электродвигателями
/
Заказать
Шкафы управления электродвигателями
Заказать
Характеристики
Степень защиты IP31-IP65
Применяемые комплектующие LSIS, Hyundai, Legrand, DKC, TG, DEKraft, KEAZ, Контактор
Номинальное напряжение, кВ 0,4-6
Исполнительные механизмы насосы, вентиляторы, компрессоры, конвейеры, дробилки, мешалки, смесители, центрифуги, экструдеры, измельчители, сепараторы, мельницы, прокатные станы, лифты
Интерфейсы связи RS-232, RS-485, Ethernet, Wi-Fi
/
Заказать

Основные способы пуска электродвигателей в шкафах управления

  1. прямой пуск — включение электродвигателя прямым подключением к источнику питания. Этот вид пуска является самым простым, дешевым и распространенным. Отличается наиболее высоким пусковым моментом электродвигателя. Основные недостатки прямого пуска — это высокий пусковой ток, который приводит к возникновению гидроударов и, как следствие, к сокращению сроков службы арматуры и измерительных средств. Такой способ пуск рекомендуется для простых и маломощных систем управления;
  2. «звезда — треугольник» - применяется для снижения пускового момента и ограничения пускового тока. В первый момент пуска напряжение к старторным обмоткам подключается по схеме «звезда». После разгона двигателя его питание включается по схеме «треугольник». С помощью такого пуска идет снижение пусковых токов примерно на треть по сравнению с прямым пуском. Такой метод дешев, прост и надежен, но не подходит для механизмов с небольшим моментом инерции, например, для погружных насосов.
  3. плавный пуск — включение электродвигателя насоса в сеть питания происходит через устройство плавного пуска. В результате происходит плавный пуск и останов асинхронного двигателя, скачки тока уменьшаются и фактически исчезает гидравлический удар. Недостаток данного запуска заключается в пониженном пусковом моменте;
  4. запуск при помощи частотного преобразователя — включение насоса в сеть происходит через преобразователь частоты, специального электронного устройства, регулирующего частоту вращения асинхронного двигателя на заданном уровне. Установка частотного преобразователя позволит исключить возникновение гидроудара, уменьшить пусковой ток до номинального, полностью обезопасит систему от скачков тока. Пожалуй, главные недостатки — это сравнительно высокая стоимость преобразователя частоты, по сравнению со способами 1-3 и необходимость охлаждения.

Технические характеристики шкафов управления электродвигателями

Характеристика Значение
Количество подключаемых двигателей от 1 до 15
Мощность двигателей от 0,75 до 1200 кВт
Тип двигателя трехфазный/однофазный асинхронный
Номинальное напряжение до 10кВ
Тип привода прямой пуск, плавный пуск, частотное регулирование
Тип управления релейное, на базе ПЛК
Количество вводов питания от 1 до 4
Степень защиты корпуса от IP31 до IP65

Управление двигателями 6/10кВ

Отдельным направлением работы нашей компании является возможность работы с приводами 6/10кВ. Как правило такие агрегаты управляются при помощи комплектных УПП и ПЧ, для питания и защиты которых применяются шкафы высоковольтной коммутации (ШВК). Они могут быть представлены в виде КРУ с вакуумными выключателями и блоками РЗА, так и более простыми устройствами - на базе вакуумных контакторов.

Примеры стандартных шкафов управления одним двигателем 0,4-10кВ производства Изи Энерджи

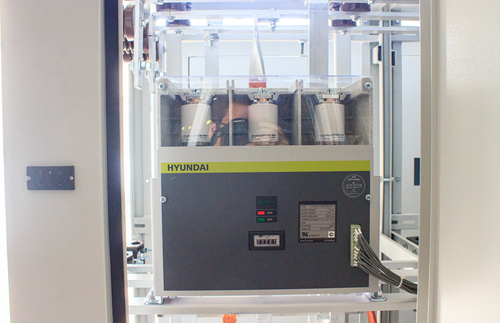

швк-шкаф высоковольтной коммутации на базе вакуумного контактора шупч-шкаф управления двигателем на базе ПЧ ШУПП - шкаф управления плавным пуском двигателя
ШВК на базе вакуумного контактора 10кВ Шкаф управления двигателем на базе ПЧ Шкаф управления двигателем на базе УПП

Степень защиты
IP31-IP65
Применяемые комплектующие
LSIS, Hyundai, Legrand, DKC, TG, DEKraft, KEAZ, Контактор
Номинальное напряжение, кВ
0,4-6
Исполнительные механизмы
насосы, вентиляторы, компрессоры, конвейеры, дробилки, мешалки, смесители, центрифуги, экструдеры, измельчители, сепараторы, мельницы, прокатные станы, лифты
Интерфейсы связи
RS-232, RS-485, Ethernet, Wi-Fi
Типы подключаемых датчиков
Аналоговые, дискретные
Способ пуска двигателя
Прямой пуск, плавный пуск, частотное регулирование
Количество источников электропитания
до 4
Количество управляемых электроприводов
до 15
Мощность двигателей
до 1,2мВт
Тип двигателей
асинхронный с короткозамкнутым ротором
