Шкафы управления задвижками
Шкафы управления задвижками
/
Шкафы управления задвижками
Характеристики
Номинальное рабочее напряжение, кВ — 0,4 кВ
Количество источников электропитания — 1 или 2 (с АВР)
Количество управляемых электроприводов — от 1 до 5
Номинальный ток — 6А
Тип электродвигателя привода — Однофазный / Трехфазный
/
Описание
Характеристики
Шкафы управления задвижками используются для автоматического и ручного управления однофазными и трехфазными электроприводами задвижек в системах водоснабжения, системах отопления и вентиляции.
Основные функции шкафов управления задвижками
- Защита электродвигателя от коротких замыканий, токовых перегрузок;
- Возможность выбора режима работы ШУЗ (ручной- кнопки "Открыть", "Закрыть", "Стоп", автоматический - по сигналу от внешнего источника);
- Индикация работы системы ("Наличие напряжения", "Открыто", "Закрыто", "Авария", "Заклинено" "Работа в авт/ручн режимах") на лицевой панели и возможность формирования сигналов для передачи в диспетчерский пункт ("сухие контакты");
- Контроль положения концевых выключателей.
Перечень выходных сигналов в щите управления эл задвижкой
Режимы работы шкафов управления задвижками ШУЗ
1. Ручной:
Управление электроприводом производится кнопками «ОТКРЫТЬ» , «ЗАКРЫТЬ» на лицевой панели шкафа.2. Автоматический:
Управление производится с диспечерского пульта, кнопочного поста, либо существующей системы АСУ.
Переключение режимов производится с помощью переключателя на лицевой панели шкафа.
Комплектация типовых ящиков управления задвижками
Конструктивно, щит управления представляет из себя металлический корпус с установленным защитным (автоматический выключатель), коммутационным (контактор), светосигнальным (трехпозиционный переключатель, индикаторные лампы, кнопки управления) оборудованием. Кабели заводятся в щит через сальники снизу.В варианте с резервом по питанию (АВР) щит управления задвижкой дополнительно комплектуется 2 автоматическими выключателями и 2 контакторами с механической блокировкой.
По желанию клиента, возможно установка дополнительного оборудования (реле напряжения) для защиты от перенапряжений и обрыва фаз.
Примеры проектов

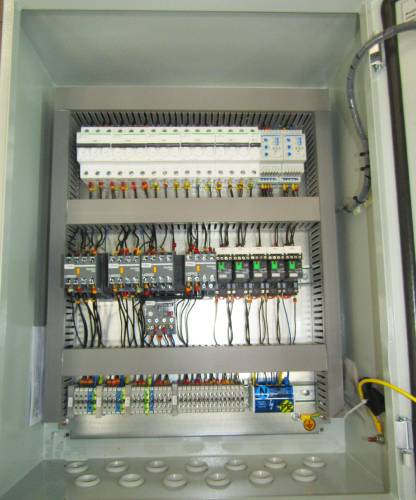

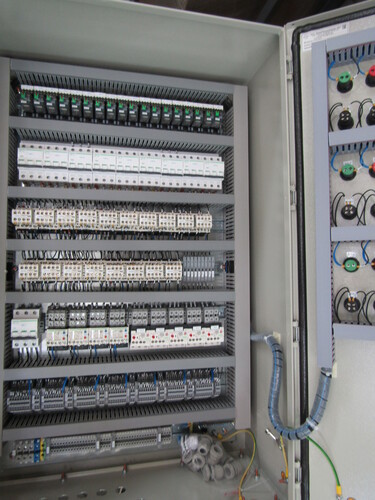

Шкаф управления 8 задвижками магистральных тепловодов в г. Казань (комплектующие Schneider Electric)

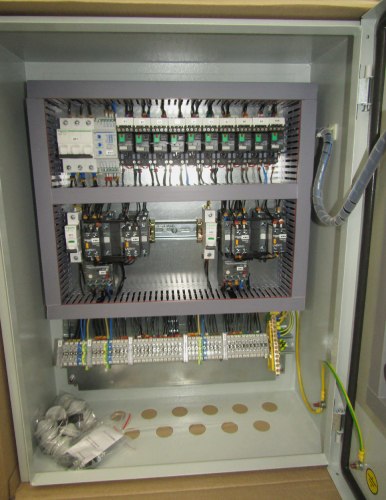

Шкаф управления одной задвижкой с резервированием питания (комплектующие Schneider Electric)
Шкаф управления двумя задвижками (комплектующие Schneider Electric)
Производственные мощности компании ООО "Изи Энерджи" находятся в г. Санкт-Петербург. Мы работаем как с готовыми проектами, так и разрабатываем техническую документацию "под ключ" для конкретных задач клиентов. Для заказа шкафов управления задвижками присылайте запросы на электронную почту info@easy-e.ru.
Номинальное рабочее напряжение, кВ
0,4 кВ
Количество источников электропитания
1 или 2 (с АВР)
Количество управляемых электроприводов
от 1 до 5
Номинальный ток
6А
Тип электродвигателя привода
Однофазный / Трехфазный
Степень защиты корпуса
IP54
Индикация
Автоматика отключена", "Авария", "Задвижка открыта", "Задвижка закрыта", "Задвижка заклинена"
Реализуемые защиты
От короткого замыкания, от тепловой перегрузки по току, цепей управления от КЗ
