Шкафы управления насосами

Шкафы управления насосами
/
Заказать
Шкафы управления насосами
Заказать
Хит
Характеристики
Номинальное рабочее напряжение, кВ 0,4 - 6
Степень защиты по ГОСТ 14254, не более IP31; IP41; IP54; IP55; IP65
Применяемые комплектующие Schneider Electric, ABB, Siemens, LSIS, Hyundai, Legrand, DKC, Rittal, Danfoss, Triol, DEKraft, IEK
Тип управления Датчик давления 4-20мА; Датчик давления 0-20мА; Датчик давления 0-10В; Дискретный датчик давления; По расходомеру; Поплавковый датчик уровня; Гидростатический датчик уровня; Датчик выхода на режим и др.
Типы подключаемых датчиков Аналоговые, Дискретные
/
Заказать

Популярные исполнения ШУ для насосов

  • Шкафы управления 2,3,4 насосами
    Шкафы управления насосами (ШУН) используются для обеспечения работы насосов, оснащенных асинхронными электродвигателями переменного тока. Основная задача ШУН заключается в создании автоматической логики работы насосных агрегатов и защиты технологического оборудования от перегрузок, коротких замыканий и некачественного электропитания, формировании выходных сигналов о состоянии. Шкафы ШУН могут быть использованы как в новом строительстве, так и для модернизации существующих скважин, водозаборов, повысительных и канализационных насосных станций
  • Шкафы управления дренажными насосами
    Шкафы управления дренажными насосами (ШУДН) используются в системах канализации для откачивания жидкостей в специально подготовленные стоки. Запуск насосов осуществляется в случае превышения допустимого уровня жидкости в резервуаре.
  • Шкафы управления скважинными насосами
    Шкаф управления скважинным насосом применяется для водозабора из колодца или скважины, а так же подачи жидкости в систему водоснабжения здания и поддержания постоянного давления воды.
  • Шкафы управления пожарными насосами
    Шкаф управления пожарными насосами является частью системы ликвидации очага возгорания. Основное предназначение ШУ пожарными насосами — это накачка воды в противопожарную систему при возникновении чрезвычайной ситуации и осуществление контроля за пожарными датчиками.
  • Шкафы управления циркуляционными насосами
    Шкаф управления циркуляционным насосом (ШУЦН) применяется в системе отопления здания. Основная задача ШУЦН — это организация циркуляции теплоносителя в пределах замкнутого контура трубопровода.
  • Шкафы управления насосами КНС
    Шкаф управления насосами КНС обеспечивает полный контроль работы канализационной насосной станции, перекачивает фекальные массы из накопительного резервуара в систему утилизации по заданной программе: по графику или в зависимости от уровня жидкости в накопительном баке.
  • Шкафы управления насосом с частотным преобразователем
    Шкаф управления насосами с частотным преобразователем (ШУН с ЧП) автоматически регулирует частоту вращения асинхронного двигателя. Применение частотного преобразователя в ШУН позволяет создать современную, экономичную и эффективную систему водоснабжения, водоотведения и канализации.
  • Шкафы управления насосом с плавным пуском
  • Шкаф управления насосами с устройством плавного пуска (ШУН с УПП) применяют для плавного разгона и останова насосного агрегата путем постепенного увеличения/снижения величины питающего напряжения. Применение устройств плавного пуска по цене является среднеценовым предложением, если выбирать между прямым пуском и частотным регулированием.

    Функции шкафов управления насосами

  1. Защита насосных агрегатов от перегрузок, коротких замыканий, недопустимых колебаний напряжения, обрыва фаз, сухого хода.
  2. Плавный пуск и остановка насосов, регулирование частотой вращения двигателей (при использовании преобразователя частоты).
  3. Автоматическая логика работы насосов, которая базируется либо на простой "релейной" логике, либо на базе программируемых устройств.
  4. Вывод информации о работе шкафа на сенсорную панель оператора (при наличии) и в систему АСУТП.
  5. Автоматическое чередование насосов по моточасам.
  6. Учет потребляемой электроэнергии (при наличии счетчиков).
  7. Резервирование питания для защиты от обесточивания насосов (при наличии системы АВР).

    Элементная база шкафов управления насосами

    Шкафы управления насосами могут иметь разнообразную комплектацию, в зависимости от стоящих задач. В базовом варианте любой шкаф состоит из защитной (автоматические выключатели), коммутационной аппаратуры (рубильники, контакторы), системы вторичных цепей и корпуса. Более сложные шкафы управления имеют в своем составе программируемые логические контроллеры, устройства плавного пуска, преобразователи частоты, систему охлаждения, барьеры искробезопасной, панели оператора и многое другое. Мы можем предложить изготовить ШУ на комплектующих любого российского и иностранного производителя, но предпочтение отдаем таким брендам как Schneider Electric, Siemens, ABB, Legrand, ОВЕН, DKC, ONI, Hyundai - они отличаются высоким качеством и обширным ассортиментом.

    Примеры проектов

    За годы работы компания ООО "Изи Энерджи" выполнила сотни проектов поставок шкафов управления насосами, в том числе для таких объектов как: Ковыктинское ГКМ УКПГ-2, Среднеботуобинское НГКМ, нефтебаза в г. Кемерово и др. Дополнительную информацию об этих и других проектах смотрите здесь.

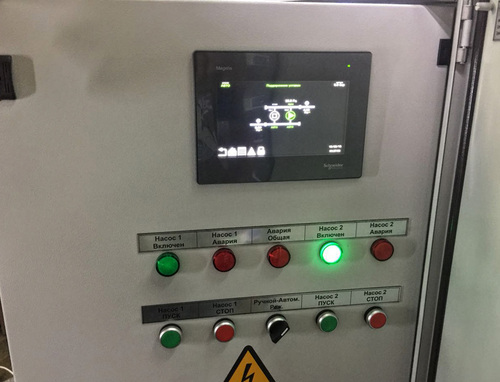

    шкаф управления насосом шкаф управления насосом шкаф управления насосом
    Шкаф управления для насосной станции повышения давления на базе ПЛК Modicon M172 и ПЧ ATV312 7.5кВт Schneider Electric

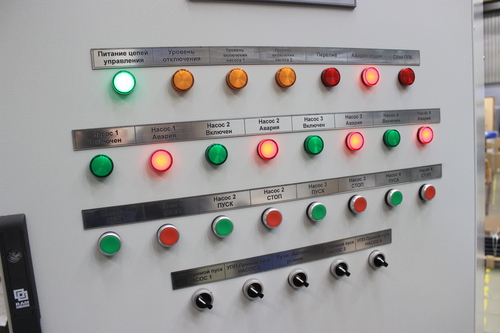

    щит управления насосами щит управления насосами щит управления насосами
    Шкаф управления насосами 4х45кВт на базе ПЛК Siemens S7-1200, устройство плавного пуска ABB PSR

    шкаф управления насосом шкаф управления насосом шу насос
    Шкафы управления насосами 55кВт, 75кВт с софтстартерами PSTX ABB

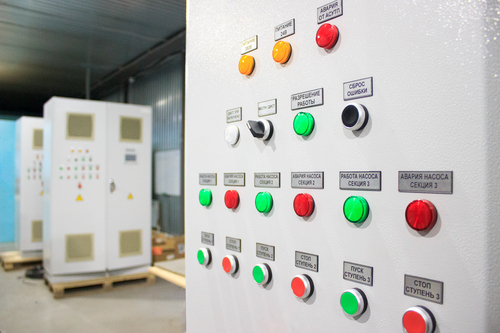

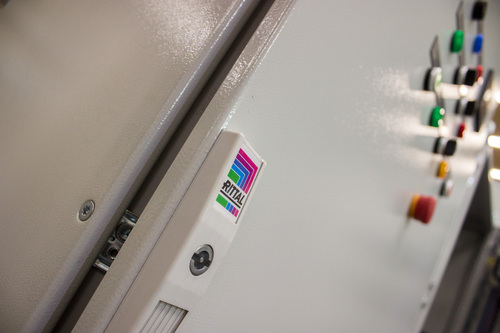

    шкаф управления насосом шу насос шу насос

    Шкафы управления насосами перекачки технологических жидкостей для объектов ПАО Газпром

    Производственные мощности компании ООО "Изи Энерджи" находятся в г. Санкт-Петербург. Мы работаем как с готовыми проектами, так и разрабатываем техническую документацию "под ключ" для конкретных задач клиентов. Для заказа шкафов управления насосами присылайте запросы на электронную почту info@easy-e.ru.

Номинальное рабочее напряжение, кВ
0,4 - 6
Степень защиты по ГОСТ 14254, не более
IP31; IP41; IP54; IP55; IP65
Применяемые комплектующие
Schneider Electric, ABB, Siemens, LSIS, Hyundai, Legrand, DKC, Rittal, Danfoss, Triol, DEKraft, IEK
Тип управления
Датчик давления 4-20мА; Датчик давления 0-20мА; Датчик давления 0-10В; Дискретный датчик давления; По расходомеру; Поплавковый датчик уровня; Гидростатический датчик уровня; Датчик выхода на режим и др.
Типы подключаемых датчиков
Аналоговые, Дискретные
Способ пуска двигателя
Прямой пуск (в т.ч. по схеме звезда-треугольник); Плавный пуск; Частотное регулирование
Логика управления
Релейная / Логическая (ПЛК, программируемые реле)
Количество насосных агрегатов
1 - 6 шт
Назначение насосов
Поддержание давления; Пожаротушение; Дренажное; Наполнение и пр
Дополнительные опции
Система АВР; Учет электроэнергии; Уличное исполнение; Сирена/Светосигнальная колонна; Вольтметры/Амперметры; Счетчик моточасов; Розетки 220/380В; Освещение; Управление при помощи GSM; Управление задвижками/клапанами
